Вибропогружение шпунта Ларсена и труб

Принципиально трубный шпунт представляет цельную новую либо бывшую в эксплуатации стальную трубу. Он имеет ряд преимуществ перед шпунтом Ларсена и используется при выполнении следующих задач:

Ограждение котлованов, траншей от обрушения грунта;
Укрепление малоустойчивых насыпей и склонов;
Защита набережной и береговой линии от размывания;
Укрепление откосов дорог.

Принципиально погружение трубошпунта не отличается от обычного шпунта Ларсена. Для этого универсальным и самым распространенным вариантом остается вибрация.

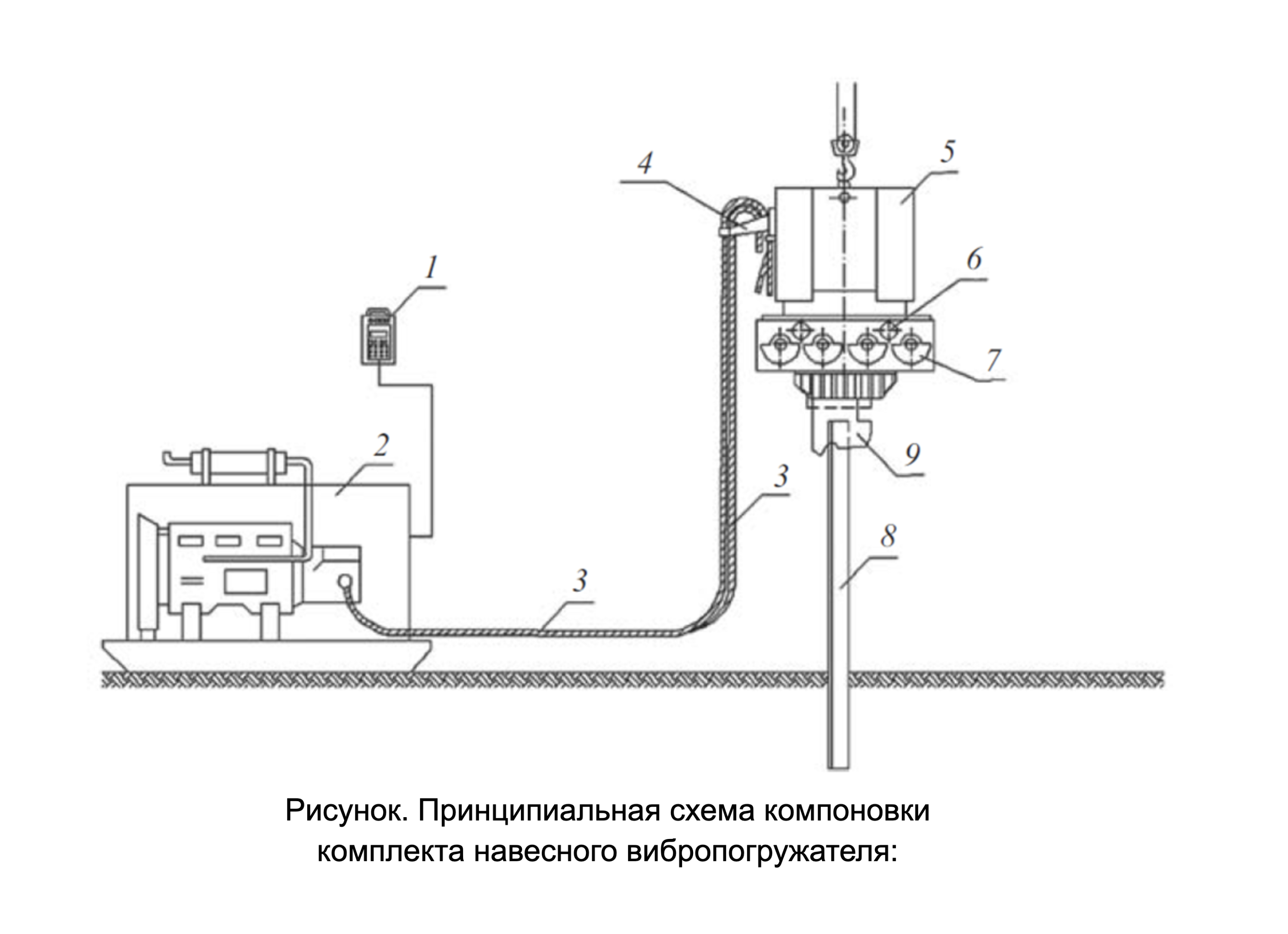

1 – пульт дистанционного управления;

2 – электрический или дизельный агрегат;

3 – гидравлические масляные шланги или электрокабель;

4 – эластичная подвесная опора шлангов или кабелей;

5 – амортизатор;

6 – гидравлический или электрический двигатель;

7 – дебалансы;

8 – погружаемый элемент;

9 – гидравлический наголовник (зажим)

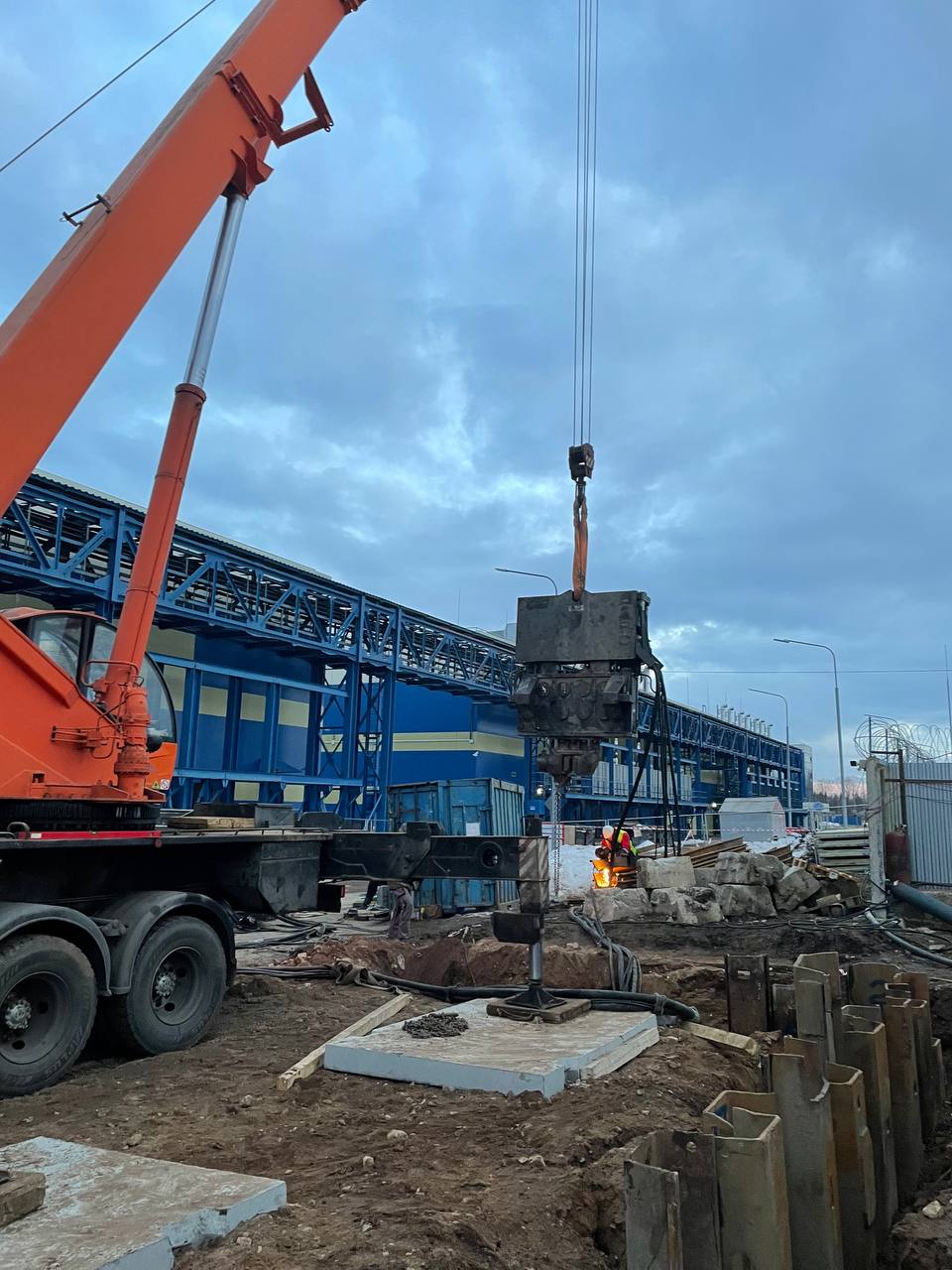

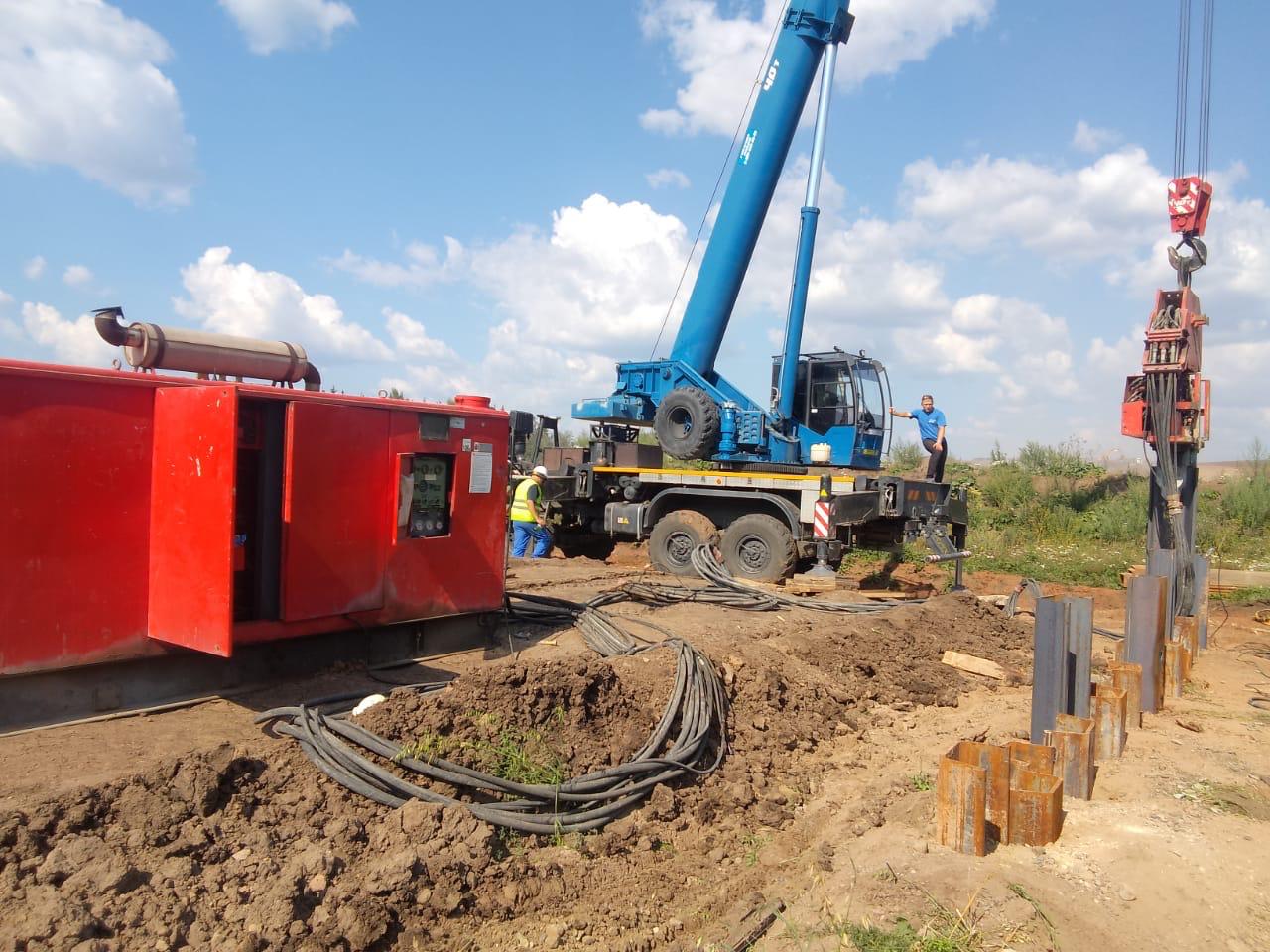

Вибропогружение труб выполняется без сильных динамических нагрузок и может использоваться для укрепления котлованов, насыпей, ограждения свалок или коллекторов в районах с плотной застройкой или вблизи от зданий. Для реализации этого метода нужен установленный на экскаватор или кран вибропогружатель, создающий колебания различной частоты, которые через трубу поступают в грунт, уменьшая в нем внутреннее трение и упрощая погружение проката. При вибропогружении труб воздействие на грунт не превышает расстояния трех диаметров трубчатого шунта. Этот способ эффективный, экономичный, но при погружении в плотные грунты требует применение предварительного лидерного бурения.

Извлечение труб по окончании работ в котловане или траншеи позволяет получить существенную экономию, ведь средняя оборачиваемость шпунтов может достигать до десяти циклов. Точное количество рабочих циклов зависит от вида конкретных шпунтов и материала, из которых они изготовлены, а также от инженерно-геологических условий зон производства работ.
